厌氧胶一般在20℃以上温度施工，0.5小时内初步固化，1小时即可产生抗震性能，2小时固化强度80%，24小时完全固化。低温时，必须延长固化时间，但可在粘接面涂上促进剂或适当提高施工环境温度。很多朋友在工作中需要厌氧胶，但是对这种物质了解不多。他们只是想知道厌氧胶固化需要多久。厌氧胶只能在隔离空气体的条件下固化。对于间隙过大的密封或粘接，需选用高粘度厌氧胶，在涂胶前的间歇处加金属垫片。螺丝孔外的残胶因接触空气体未固化。只有缝隙中的胶液可以厌氧固化，残留的胶水可以擦掉，不影响使用效果。
一般选用金属基材，非金属基材应进行测试或电话咨询。对于活性金属，如铜、铁、钢和铝，非金属基材，如电镀零件、不锈钢、磁化钢、金、银和锌的表面固化时间较慢。
厌氧胶的主要成分是(甲基)丙烯酸酯，常见的引发剂是氢过氧化枯烯或叔丁基过氧化氢，促进剂(如糖精和苯磺酰肼)，还加入了稳定剂、阻聚剂和改性剂。近年来，已经开发了压敏厌氧粘合剂、高温厌氧粘合剂、韧性厌氧粘合剂和紫外线固化厌氧粘合剂。

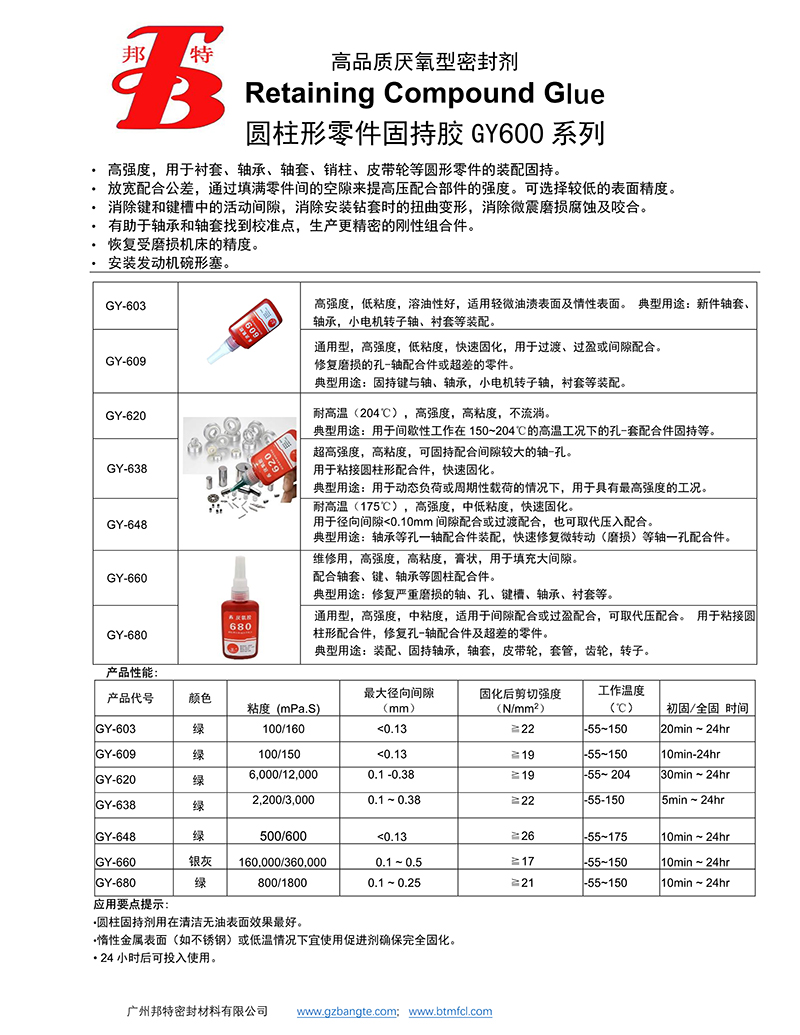

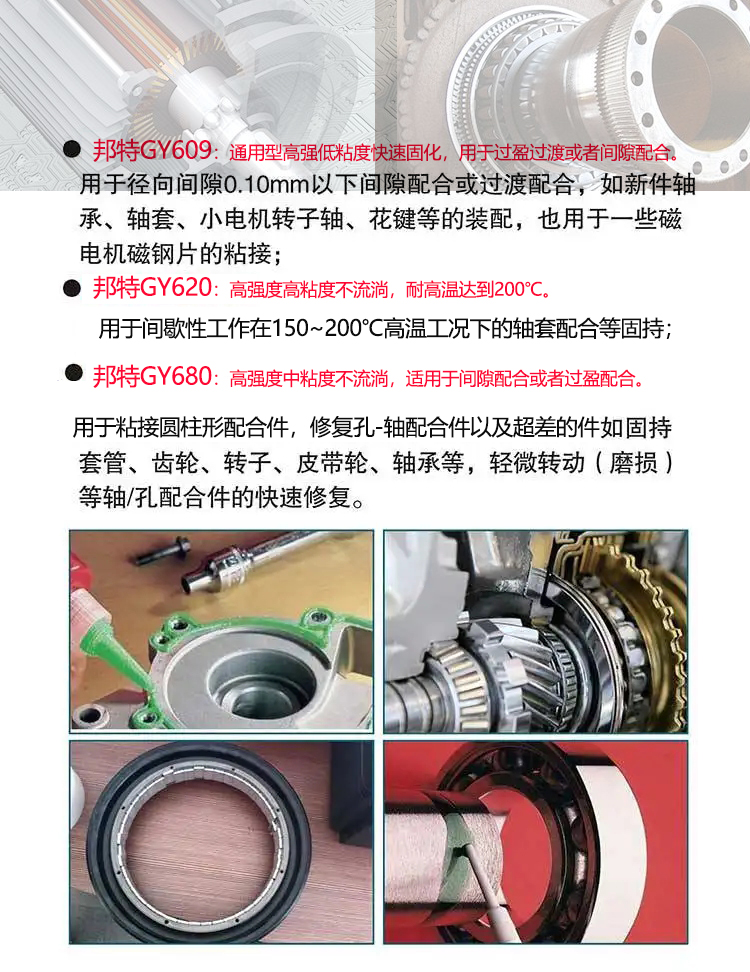

厌氧胶广泛应用于机械制造业的装配和维修。它可以简化装配过程，加快装配速度，降低机械质量，提高产品质量，提高机械可靠性和密封性。主要应用于螺纹锁紧、平面和管道密封、圆柱形零件夹持、结构粘接、浸渗铸剑微孔等。
